网线制作|水晶头制作|排线顺序？

网线制作图解

正常连接是将网线的两端分别都依次按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕色的顺序（这是国际EIA/TIA 568B标准）压入RJ45水晶头内

现在双绞线都是按照国际标准同一排列色标的，*常用的是TIA/EIA568B标准（一般都是这种标准，排线顺序如图）

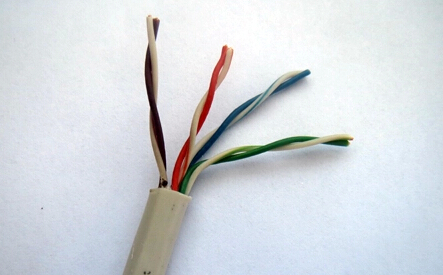

**步、用剥线刀或者网线钳上的网线剥线口把网线外皮剥掉

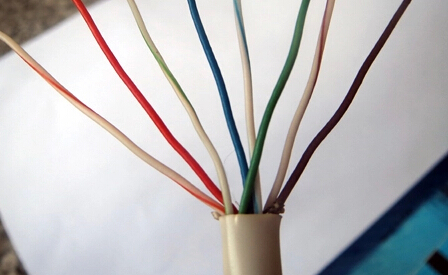

第二步、按照颜色将线序排列好图（依次按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕色的顺序）

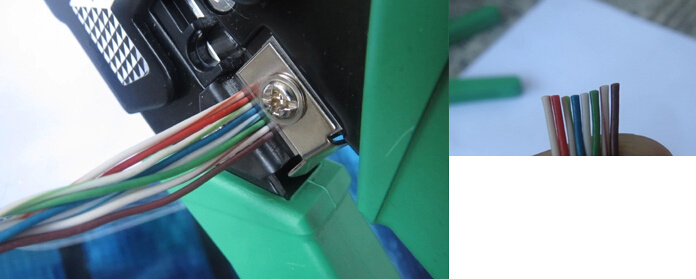

第三步、然后用网线钳上的剪线口，将网线整齐减掉，注意一定要整齐（会影响传输）

第四步、把网线插入水晶头，水晶头有塑料弹簧的一面朝下，有金属的一方朝把上，把排序好的线同时插入水晶头内的8个线槽一直到顶端

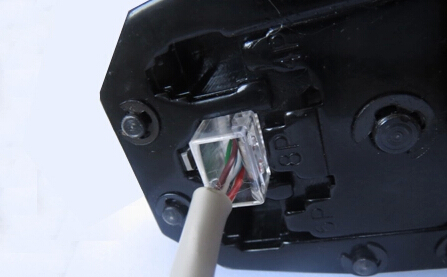

第五步、压线，确认无误后，把水晶头放入网线钳的8P压线口（网线压制口）用力把网线钳握紧往下压，听到啪的一声就制作成功了

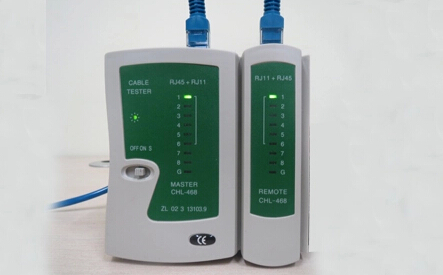

第六步、用测线仪测试网线通不通，灯按照1-8顺序跳就是好的

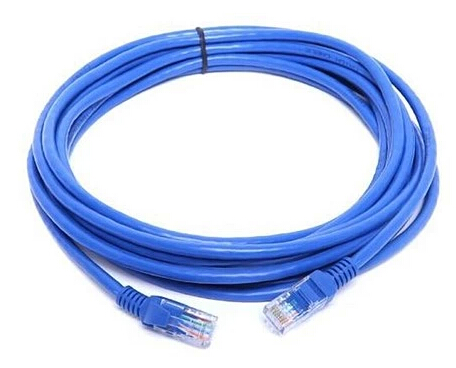

制作好的网线
